Capítulo 8 / Chapter 8

Cargadores de Baterías y Convertidores DC/DC

8.1 Introducción a los Convertidores DC/DC

Los convertidores DC/DC son dispositivos electrónicos de potencia que transforman corriente continua (CC) de un nivel de tensión a otro. En los sistemas fotovoltaicos, estos equipos son fundamentales para adaptar la tensión variable de los paneles solares a la tensión requerida por las cargas o el sistema de acumulación.

Solener fabrica convertidores DC/DC de alta eficiencia para aplicaciones específicas como:

✓ Adaptadores de impedancia: Para bombeo solar con motores DC
✓ Elevadores de tensión (Boost): Para sistemas con baja tensión de paneles
✓ Reductores de tensión (Buck): Para cargas de baja tensión
✓ Optimizadores MPPT: Seguimiento del punto de máxima potencia

Convertidores DC/DC Solener - Alta Eficiencia - Fabricación Española

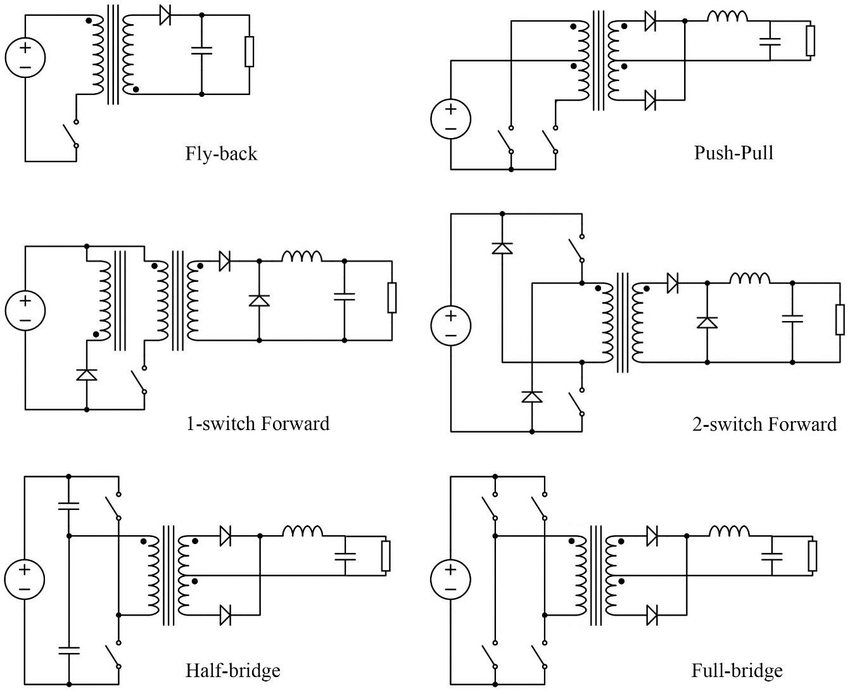

8.2 Tipos de Convertidores DC/DC

A) Convertidor Elevador (Boost)

Eleva la tensión de entrada a un nivel superior. Utilizado cuando la tensión de los paneles es insuficiente para la aplicación requerida.

Relación de transformación:
V_salida = V_entrada / (1 - D)

Donde D = Ciclo de trabajo (0 < D < 1)
Ejemplo: Si D = 0.5, V_salida = 2 × V_entrada

B) Convertidor Reductor (Buck)

Reduce la tensión de entrada a un nivel inferior. Muy utilizado en sistemas de iluminación LED y cargas de baja tensión.

Relación de transformación:
V_salida = D × V_entrada

Donde D = Ciclo de trabajo (0 < D < 1)

C) Convertidor Elevador-Reductor (Buck-Boost)

Puede elevar o reducir la tensión según el ciclo de trabajo. Ofrece gran flexibilidad en el diseño de sistemas fotovoltaicos.

Relación de transformación:
V_salida = V_entrada × D / (1 - D)

Si D < 0.5: Reduce la tensión
Si D > 0.5: Eleva la tensión

8.3 Adaptadores de Impedancia para Bombeo Solar

Los adaptadores de impedancia son convertidores DC/DC especializados para sistemas de bombeo solar con motores de corriente continua. Su función principal es maximizar la transferencia de energía del generador fotovoltaico al motor-bomba.

Principio de funcionamiento: El adaptador ajusta la relación tensión-intensidad para proporcionar al motor la combinación óptima V-I en cada momento, según la irradiancia solar disponible.

Adaptación de impedancia:
Z_entrada = V_panel / I_panel
Z_salida = V_motor / I_motor

Conservación de potencia (con rendimiento η):
P_salida = η × P_entrada
V_motor × I_motor = η × V_panel × I_panel

Ejemplo:
Panel: 36V, 8A (288W)
Motor: 24V, necesita 12A para arranque
Adaptador: Reduce V de 36V a 24V, aumenta I de 8A a 12A
(Con η = 0.95: P_salida = 273.6W)

Ventaja clave: Los adaptadores de impedancia permiten que el motor arranque con baja irradiancia, proporcionando las elevadas corrientes de arranque que necesita el motor aunque los paneles no puedan suministrarlas directamente.

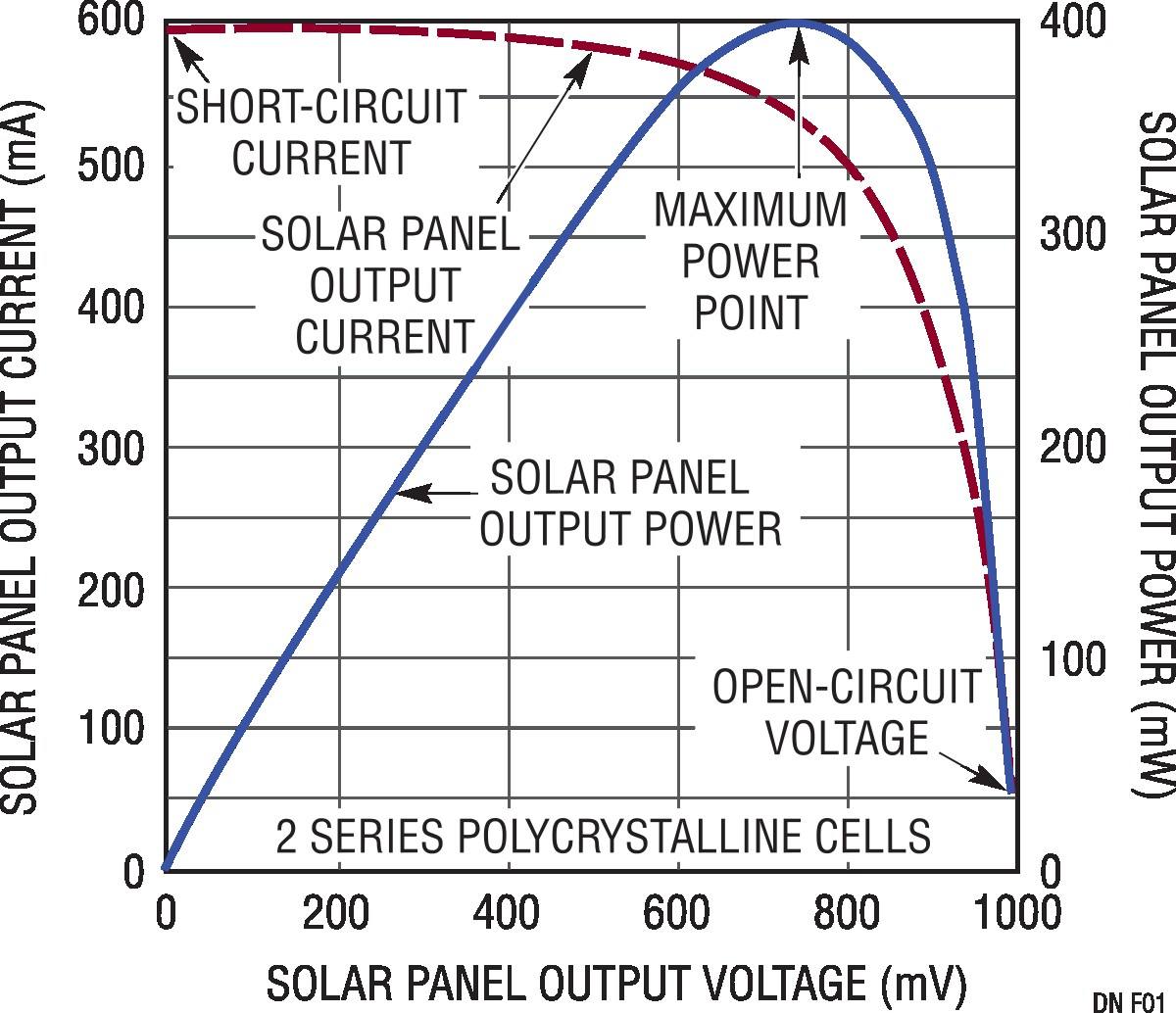

8.4 Optimizadores MPPT (Maximum Power Point Tracking)

Los optimizadores MPPT son convertidores DC/DC inteligentes que buscan constantemente el punto de máxima potencia del generador fotovoltaico. Solener ha desarrollado algoritmos avanzados de MPPT que optimizan el rendimiento del sistema.

Algoritmos MPPT

Algoritmo	Principio	Ventajas	Limitaciones
Perturbación y Observación (P&O)	Varía tensión y observa cambio de potencia	Simple, eficaz en condiciones estables	Oscila alrededor del MPP
Conductancia Incremental	Analiza dI/dV = -I/V en MPP	Preciso, rápido seguimiento	Más complejo computacionalmente
Tensión de Circuito Abierto	V_mp ≈ 0.76 × V_oc	Simple, sin oscilación	Requiere desconexión periódica
Solener Avanzado	Combina múltiples variables: radiación, Tª, I, V	Óptimo en todas las condiciones	Propiedad exclusiva Solener

Condición de Máxima Potencia:
dP/dV = 0
d(V×I)/dV = 0
I + V × (dI/dV) = 0
dI/dV = -I/V (en el punto de máxima potencia)

Si dI/dV > -I/V: Aumentar tensión
Si dI/dV < -I/V: Disminuir tensión
Si dI/dV = -I/V: Se ha alcanzado el MPP

8.5 Rendimiento de los Convertidores

El rendimiento de un convertidor DC/DC es la relación entre la potencia de salida y la potencia de entrada:

Rendimiento del convertidor:
η = P_salida / P_entrada × 100%

Pérdidas en el convertidor:
P_pérdidas = P_entrada - P_salida

Fuentes de pérdidas:
- Pérdidas por conmutación (interruptores): 1-2%
- Pérdidas en inductancias: 1-3%
- Pérdidas en diodos: 0.5-1%
- Pérdidas en cables y conexiones: 0.5-1%

Rendimientos típicos Solener:
- Adaptadores de impedancia: 93-95%
- Optimizadores MPPT: 95-97%
- Convertidores para bombeo: 94-96%

8.6 Protecciones en Convertidores DC/DC

Los convertidores Solener incorporan múltiples sistemas de protección:

✓ Protección contra sobretensión: Desconexión si V_entrada > V_máx
✓ Protección contra subtensión: Desconexión si V_entrada < V_mín
✓ Protección contra sobrecorriente: Limitación de I_salida
✓ Protección contra cortocircuitos: Desconexión inmediata
✓ Protección contra sobretemperatura: Reducción de potencia o paro
✓ Protección contra inversión de polaridad: Bloqueo de arranque

8.7 Aplicaciones de Convertidores DC/DC Solener

Aplicación	Tipo de Convertidor	Potencia Típica	Características Especiales
Bombeo solar DC	Adaptador de impedancia	100W - 5kW	Corrientes de arranque elevadas
Optimización de paneles	MPPT	200W - 10kW	Seguimiento preciso del MPP
Iluminación LED	Buck (reductor)	10W - 500W	Regulación de intensidad luminosa
Carga de baterías	Buck con control CC-CV	500W - 20kW	Corriente constante / Tensión constante
Telecomunicaciones	Buck-Boost	100W - 2kW	Alta estabilidad de salida
Electrificación rural	Boost/Buck según aplicación	1kW - 50kW	Alta fiabilidad y eficiencia

8.8 Instalación y Cableado

Para garantizar el correcto funcionamiento de los convertidores DC/DC:

✓ Ubicación: Cercana a paneles y cargas, minimizando longitud de cables
✓ Ventilación: Permitir circulación de aire natural
✓ Protección: Grado IP-55 mínimo para exteriores
✓ Sección de cables: Calcular para caída de tensión < 3%
✓ Conexiones: Terminales apropiados, apriete correcto

¡ATENCIÓN! En sistemas de bombeo solar, si las series de paneles se quedan cortas en tensión, se queman los motores por exceso de intensidad. Es conveniente siempre seleccionar un variador superior al motor (1 o 2 tallas mayores) y sobredimensionar los paneles 1.4 veces.

8.9 Mantenimiento de Convertidores

✓ Inspección visual: Estado general, conexiones, ventilación
✓ Medición de tensiones: Verificar V_entrada y V_salida
✓ Medición de intensidades: Comprobar valores nominales
✓ Verificación de rendimiento: Calcular η real vs teórico
✓ Limpieza: Eliminar polvo de disipadores y ventiladores
✓ Apriete de conexiones: Revisar periódicamente

Vida útil: Los convertidores Solener tienen una vida útil esperada superior a 15-20 años en condiciones normales de operación.

Resumen del Capítulo 8: Los convertidores DC/DC Solener son dispositivos esenciales para adaptar la tensión y optimizar la energía en sistemas fotovoltaicos. Incluyen adaptadores de impedancia para bombeo solar, optimizadores MPPT para máxima extracción de potencia, y convertidores Buck/Boost para diversas aplicaciones. Con rendimientos del 93-97%, protecciones integradas y fabricación española, estos equipos garantizan el máximo aprovechamiento de la energía solar.

8.1 Introduction aux Convertisseurs DC/DC

Les convertisseurs DC/DC sont des dispositifs électroniques de puissance qui transforment le courant continu (CC) d'un niveau de tension à un autre. Dans les systèmes photovoltaïques, ces équipements sont fondamentaux pour adapter la tension variable des panneaux solaires à la tension requise par les charges ou le système d'accumulation.

Solener fabrique des convertisseurs DC/DC à haute efficacité pour des applications spécifiques:

✓ Adaptateurs d'impédance: Pour pompage solaire avec moteurs DC
✓ Élévateurs de tension (Boost): Pour systèmes avec basse tension de panneaux
✓ Réducteurs de tension (Buck): Pour charges de basse tension
✓ Optimiseurs MPPT: Suivi du point de puissance maximale

Convertisseurs DC/DC Solener - Haute Efficacité - Fabrication Espagnole

8.2 Types de Convertisseurs DC/DC

A) Convertisseur Élévateur (Boost)

Élève la tension d'entrée à un niveau supérieur.

Rapport de transformation:
V_sortie = V_entrée / (1 - D)

B) Convertisseur Réducteur (Buck)

Réduit la tension d'entrée à un niveau inférieur.

Rapport de transformation:
V_sortie = D × V_entrée

C) Convertisseur Élévateur-Réducteur (Buck-Boost)

Peut élever ou réduire la tension selon le cycle de travail.

Rapport de transformation:
V_sortie = V_entrée × D / (1 - D)

8.3 Adaptateurs d'Impédance pour Pompage Solaire

Les adaptateurs d'impédance sont des convertisseurs DC/DC spécialisés pour systèmes de pompage solaire avec moteurs à courant continu. Leur fonction principale est de maximiser le transfert d'énergie du générateur photovoltaïque au moteur-pompe.

Adaptation d'impédance:
Z_entrée = V_panneau / I_panneau
Z_sortie = V_moteur / I_moteur

Conservation de puissance (avec rendement η):
P_sortie = η × P_entrée

8.4 Optimiseurs MPPT

Les optimiseurs MPPT sont des convertisseurs DC/DC intelligents qui cherchent constamment le point de puissance maximale du générateur photovoltaïque.

Condition de Puissance Maximale:
dP/dV = 0
dI/dV = -I/V (au point de puissance maximale)

8.5 Rendement des Convertisseurs

Rendement du convertisseur:
η = P_sortie / P_entrée × 100%

Rendements typiques Solener:
- Adaptateurs d'impédance: 93-95%
- Optimiseurs MPPT: 95-97%
- Convertisseurs pour pompage: 94-96%

8.6 Protections dans les Convertisseurs DC/DC

✓ Protection contre surtension
✓ Protection contre sous-tension
✓ Protection contre surcourant
✓ Protection contre courts-circuits
✓ Protection contre surtempérature
✓ Protection contre inversion de polarité

Résumé du Chapitre 8: Les convertisseurs DC/DC Solener sont des dispositifs essentiels pour adapter la tension et optimiser l'énergie dans les systèmes photovoltaïques. Avec des rendements de 93-97%, protections intégrées et fabrication espagnole, ces équipements garantissent le maximum d'exploitation de l'énergie solaire.

8.1 Introduction to DC/DC Converters

DC/DC converters are power electronic devices that transform direct current (DC) from one voltage level to another. In photovoltaic systems, these equipment are fundamental to adapt the variable voltage of solar panels to the voltage required by loads or the accumulation system.

Solener manufactures high-efficiency DC/DC converters for specific applications:

✓ Impedance adapters: For solar pumping with DC motors
✓ Boost converters: For systems with low panel voltage
✓ Buck converters: For low voltage loads
✓ MPPT optimizers: Maximum power point tracking

DC/DC Converters Solener - High Efficiency - Spanish Manufacturing

8.2 Types of DC/DC Converters

A) Boost Converter

Raises input voltage to a higher level.

Transformation ratio:
V_output = V_input / (1 - D)

B) Buck Converter

Reduces input voltage to a lower level.

Transformation ratio:
V_output = D × V_input

C) Buck-Boost Converter

Can raise or reduce voltage depending on duty cycle.

Transformation ratio:
V_output = V_input × D / (1 - D)

8.3 Impedance Adapters for Solar Pumping

Impedance adapters are specialized DC/DC converters for solar pumping systems with DC motors. Their main function is to maximize energy transfer from the photovoltaic generator to the motor-pump.

Impedance matching:
Z_input = V_panel / I_panel
Z_output = V_motor / I_motor

Power conservation (with efficiency η):
P_output = η × P_input

8.4 MPPT Optimizers

MPPT optimizers are intelligent DC/DC converters that constantly seek the maximum power point of the photovoltaic generator.

Maximum Power Condition:
dP/dV = 0
dI/dV = -I/V (at maximum power point)

8.5 Converter Efficiency

Converter efficiency:
η = P_output / P_input × 100%

Typical Solener efficiencies:
- Impedance adapters: 93-95%
- MPPT optimizers: 95-97%
- Pumping converters: 94-96%

8.6 Protections in DC/DC Converters

✓ Overvoltage protection
✓ Undervoltage protection
✓ Overcurrent protection
✓ Short circuit protection
✓ Overtemperature protection
✓ Polarity reversal protection

Chapter 8 Summary: Solener DC/DC converters are essential devices to adapt voltage and optimize energy in photovoltaic systems. With 93-97% efficiencies, integrated protections and Spanish manufacturing, these equipment guarantee maximum solar energy utilization.

8.1 مقدمة عن محولات DC/DC

محولات DC/DC هي أجهزة إلكترونية للطاقة تحول التيار المستمر (DC) من مستوى جهد إلى آخر. في الأنظمة الكهروضوئية، هذه المعدات أساسية لتكييف الجهد المتغير للألواح الشمسية مع الجهد المطلوب من قبل الأحمال أو نظام التراكم.

تصنع Solener محولات DC/DC عالية الكفاءة لتطبيقات محددة:

✓ محولات المعاوقة: للضخ الشمسي مع محركات DC
✓ محولات رافعة (Boost): للأنظمة ذات الجهد المنخفض للألواح
✓ محولات خافضة (Buck): للأحمال ذات الجهد المنخفض
✓ محسنات MPPT: تتبع نقطة الطاقة القصوى

محولات DC/DC Solener - كفاءة عالية - صناعة إسبانية

8.2 أنواع محولات DC/DC

أ) محول رافع (Boost)

يرفع جهد الدخل إلى مستوى أعلى.

نسبة التحويل:
V_الخرج = V_الدخل / (1 - D)

ب) محول خافض (Buck)

يخفض جهد الدخل إلى مستوى أقل.

نسبة التحويل:
V_الخرج = D × V_الدخل

8.3 محولات المعاوقة للضخ الشمسي

محولات المعاوقة هي محولات DC/DC متخصصة لأنظمة الضخ الشمسي مع محركات التيار المستمر. وظيفتها الرئيسية هي تعظيم نقل الطاقة من المولد الكهروضوئي إلى محرك المضخة.

مطابقة المعاوقة:
Z_الدخل = V_اللوح / I_اللوح
Z_الخرج = V_المحرك / I_المحرك

حفظ الطاقة (مع الكفاءة η):
P_الخرج = η × P_الدخل

8.4 محسنات MPPT

محسنات MPPT هي محولات DC/DC ذكية تبحث باستمرار عن نقطة الطاقة القصوى للمولد الكهروضوئي.

شرط الطاقة القصوى:
dP/dV = 0
dI/dV = -I/V (عند نقطة الطاقة القصوى)

8.5 كفاءة المحولات

كفاءة المحول:
η = P_الخرج / P_الدخل × 100%

الكفاءات النموذجية لـ Solener:
- محولات المعاوقة: 93-95%
- محسنات MPPT: 95-97%
- محولات الضخ: 94-96%

8.6 الحماية في محولات DC/DC

✓ حماية من الجهد الزائد
✓ حماية من الجهد المنخفض
✓ حماية من التيار الزائد
✓ حماية من الدوائر القصيرة
✓ حماية من درجة الحرارة الزائدة
✓ حماية من عكس القطبية

ملخص الفصل 8: محولات DC/DC من Solener هي أجهزة أساسية لتكييف الجهد وتحسين الطاقة في الأنظمة الكهروضوئية. مع كفاءات 93-97%، وحمايات متكاملة، وصناعة إسبانية، تضمن هذه المعدات أقصى استفادة من الطاقة الشمسية.

8.1 مقدمه‌ای بر مبدل‌های DC/DC

مبدل‌های DC/DC دستگاه‌های الکترونیکی قدرت هستند که جریان مستقیم (DC) را از یک سطح ولتاژ به سطح دیگر تبدیل می‌کنند. در سیستم‌های فتوولتائیک، این تجهیزات برای تطبیق ولتاژ متغیر پنل‌های خورشیدی با ولتاژ مورد نیاز بارها یا سیستم انباشت اساسی هستند.

Solener مبدل‌های DC/DC با بازده بالا برای کاربردهای خاص می‌سازد:

✓ مبدل‌های امپدانس: برای پمپاژ خورشیدی با موتورهای DC
✓ مبدل‌های افزاینده (Boost): برای سیستم‌های با ولتاژ پایین پنل
✓ مبدل‌های کاهنده (Buck): برای بارهای ولتاژ پایین
✓ بهینه‌سازهای MPPT: ردیابی نقطه حداکثر توان

مبدل‌های DC/DC Solener - بازده بالا - ساخت اسپانیا

8.2 انواع مبدل‌های DC/DC

الف) مبدل افزاینده (Boost)

ولتاژ ورودی را به سطح بالاتر می‌رساند.

نسبت تبدیل:
V_خروجی = V_ورودی / (1 - D)

ب) مبدل کاهنده (Buck)

ولتاژ ورودی را به سطح پایین‌تر کاهش می‌دهد.

نسبت تبدیل:
V_خروجی = D × V_ورودی

8.3 مبدل‌های امپدانس برای پمپاژ خورشیدی

مبدل‌های امپدانس مبدل‌های DC/DC تخصصی برای سیستم‌های پمپاژ خورشیدی با موتورهای جریان مستقیم هستند. عملکرد اصلی آنها به حداکثر رساندن انتقال انرژی از مولد فتوولتائیک به موتور-پمپ است.

تطبیق امپدانس:
Z_ورودی = V_پنل / I_پنل
Z_خروجی = V_موتور / I_موتور

حفظ توان (با بازده η):
P_خروجی = η × P_ورودی

8.4 بهینه‌سازهای MPPT

بهینه‌سازهای MPPT مبدل‌های DC/DC هوشمندی هستند که دائماً نقطه حداکثر توان مولد فتوولتائیک را جستجو می‌کنند.

شرط حداکثر توان:
dP/dV = 0
dI/dV = -I/V (در نقطه حداکثر توان)

8.5 بازده مبدل‌ها

بازده مبدل:
η = P_خروجی / P_ورودی × 100%

بازده‌های معمول Solener:
- مبدل‌های امپدانس: 93-95%
- بهینه‌سازهای MPPT: 95-97%
- مبدل‌های پمپاژ: 94-96%

8.6 حفاظت‌ها در مبدل‌های DC/DC

✓ حفاظت در برابر ولتاژ بیش از حد
✓ حفاظت در برابر ولتاژ کم
✓ حفاظت در برابر جریان بیش از حد
✓ حفاظت در برابر اتصال کوتاه
✓ حفاظت در برابر دمای بیش از حد
✓ حفاظت در برابر معکوس کردن قطبیت

خلاصه فصل 8: مبدل‌های DC/DC Solener دستگاه‌های اساسی برای تطبیق ولتاژ و بهینه‌سازی انرژی در سیستم‌های فتوولتائیک هستند. با بازده‌های 93-97%، حفاظت‌های یکپارچه و ساخت اسپانیا، این تجهیزات حداکثر استفاده از انرژی خورشیدی را تضمین می‌کنند.

8.1 Introdução aos Conversores DC/DC

Os conversores DC/DC são dispositivos eletrônicos de potência que transformam corrente contínua (CC) de um nível de tensão para outro. Nos sistemas fotovoltaicos, estes equipamentos são fundamentais para adaptar a tensão variável dos painéis solares à tensão requerida pelas cargas ou pelo sistema de acumulação.

Solener fabrica conversores DC/DC de alta eficiência para aplicações específicas:

✓ Adaptadores de impedância: Para bombeamento solar com motores DC
✓ Elevadores de tensão (Boost): Para sistemas com baixa tensão de painéis
✓ Redutores de tensão (Buck): Para cargas de baixa tensão
✓ Otimizadores MPPT: Rastreamento do ponto de máxima potência

Conversores DC/DC Solener - Alta Eficiência - Fabricação Espanhola

8.2 Tipos de Conversores DC/DC

A) Conversor Elevador (Boost)

Eleva a tensão de entrada a um nível superior.

Relação de transformação:
V_saída = V_entrada / (1 - D)

B) Conversor Redutor (Buck)

Reduz a tensão de entrada a um nível inferior.

Relação de transformação:
V_saída = D × V_entrada

8.3 Adaptadores de Impedância para Bombeamento Solar

Os adaptadores de impedância são conversores DC/DC especializados para sistemas de bombeamento solar com motores de corrente contínua. Sua função principal é maximizar a transferência de energia do gerador fotovoltaico ao motor-bomba.

Adaptação de impedância:
Z_entrada = V_painel / I_painel
Z_saída = V_motor / I_motor

Conservação de potência (com rendimento η):
P_saída = η × P_entrada

8.4 Otimizadores MPPT

Os otimizados MPPT são conversores DC/DC inteligentes que buscam constantemente o ponto de máxima potência do gerador fotovoltaico.

Condição de Máxima Potência:
dP/dV = 0
dI/dV = -I/V (no ponto de máxima potência)

8.5 Rendimento dos Conversores

Rendimento do conversor:
η = P_saída / P_entrada × 100%

Rendimentos típicos Solener:
- Adaptadores de impedância: 93-95%
- Otimizadores MPPT: 95-97%
- Conversores para bombeamento: 94-96%

8.6 Proteções em Conversores DC/DC

✓ Proteção contra sobretensão
✓ Proteção contra subtensão
✓ Proteção contra sobrecorrente
✓ Proteção contra curto-circuitos
✓ Proteção contra sobretemperatura
✓ Proteção contra inversão de polaridade

Resumo do Capítulo 8: Os conversores DC/DC Solener são dispositivos essenciais para adaptar a tensão e otimizar a energia em sistemas fotovoltaicos. Com rendimentos de 93-97%, proteções integradas e fabricação espanhola, estes equipamentos garantem o máximo aproveitamento da energia solar.

8.1 DC/DC转换器简介

DC/DC转换器是将直流电(DC)从一个电压等级转换到另一个电压等级的电力电子设备。在光伏系统中, 这些设备对于将太阳能电池板的变化电压适配到负载或储能系统所需的电压至关重要。

Solener为特定应用制造高效率DC/DC转换器:

✓ 阻抗适配器: 用于带直流电机的太阳能泵
✓ 升压转换器(Boost): 用于低面板电压系统
✓ 降压转换器(Buck): 用于低电压负载
✓ MPPT优化器: 最大功率点跟踪

DC/DC转换器 Solener - 高效率 - 西班牙制造

8.2 DC/DC转换器类型

A) 升压转换器(Boost)

将输入电压提升到更高水平。

变换比:
V_输出 = V_输入 / (1 - D)

B) 降压转换器(Buck)

将输入电压降低到更低水平。

变换比:
V_输出 = D × V_输入

8.3 太阳能泵阻抗适配器

阻抗适配器是用于带直流电机的太阳能泵系统的专用DC/DC转换器。其主要功能是最大化从光伏发电机到电机泵的能量传输。

阻抗匹配:
Z_输入 = V_面板 / I_面板
Z_输出 = V_电机 / I_电机

功率守恒(效率η):
P_输出 = η × P_输入

8.4 MPPT优化器

MPPT优化器是智能DC/DC转换器,不断寻找光伏发电机的最大功率点。

最大功率条件:
dP/dV = 0
dI/dV = -I/V(在最大功率点)

8.5 转换器效率

转换器效率:
η = P_输出 / P_输入 × 100%

典型Solener效率:
- 阻抗适配器: 93-95%
- MPPT优化器: 95-97%
- 泵用转换器: 94-96%

8.6 DC/DC转换器中的保护

✓ 过压保护
✓ 欠压保护
✓ 过流保护
✓ 短路保护
✓ 过温保护
✓ 极性反转保护

第8章摘要: Solener DC/DC转换器是适配电压和优化光伏系统能量的基本设备。凭借93-97%的效率、集成保护和西班牙制造,这些设备保证了最大的太阳能利用。

8.1 Введение в преобразователи DC/DC

Преобразователи DC/DC - это силовые электронные устройства, которые преобразуют постоянный ток (DC) с одного уровня напряжения на другой. В фотоэлектрических системах это оборудование является фундаментальным для адаптации переменного напряжения солнечных панелей к напряжению, требуемому нагрузками или системой накопления.

Solener производит высокоэффективные преобразователи DC/DC для конкретных применений:

✓ Адаптеры импеданса: Для солнечного насоса с двигателями DC
✓ Повышающие преобразователи (Boost): Для систем с низким напряжением панелей
✓ Понижающие преобразователи (Buck): Для нагрузок низкого напряжения
✓ Оптимизаторы MPPT: Отслеживание точки максимальной мощности

Преобразователи DC/DC Solener - Высокая эффективность - Испанское производство

8.2 Типы преобразователей DC/DC

A) Повышающий преобразователь (Boost)

Повышает входное напряжение до более высокого уровня.

Коэффициент трансформации:
V_выход = V_вход / (1 - D)

B) Понижающий преобразователь (Buck)

Снижает входное напряжение до более низкого уровня.

Коэффициент трансформации:
V_выход = D × V_вход

8.3 Адаптеры импеданса для солнечного насоса

Адаптеры импеданса - это специализированные преобразователи DC/DC для систем солнечного насоса с двигателями постоянного тока. Их основная функция - максимизировать передачу энергии от фотоэлектрического генератора к мотору-насосу.

Согласование импеданса:
Z_вход = V_панель / I_панель
Z_выход = V_{двигатель} / I_{двигатель}

Сохранение мощности (с эффективностью η):
P_выход = η × P_вход

8.4 Оптимизаторы MPPT

Оптимизаторы MPPT - это интеллектуальные преобразователи DC/DC, которые постоянно ищут точку максимальной мощности фотоэлектрического генератора.

Условие максимальной мощности:
dP/dV = 0
dI/dV = -I/V (в точке максимальной мощности)

8.5 Эффективность преобразователей

Эффективность преобразователя:
η = P_выход / P_вход × 100%

Типичные эффективности Solener:
- Адаптеры импеданса: 93-95%
- Оптимизаторы MPPT: 95-97%
- Преобразователи для насоса: 94-96%

8.6 Защиты в преобразователях DC/DC

✓ Защита от перенапряжения
✓ Защита от пониженного напряжения
✓ Защита от перегрузки по току
✓ Защита от коротких замыканий
✓ Защита от перегрева
✓ Защита от обратной полярности

Резюме главы 8: Преобразователи DC/DC Solener являются важными устройствами для адаптации напряжения и оптимизации энергии в фотоэлектрических системах. С эффективностью 93-97%, интегрированными защитами и испанским производством, это оборудование гарантирует максимальное использование солнечной энергии.
